ショベルヘッド ピストンピンブッシュ 打ち替え。

ピストンピンとブッシュのクリアランスが大きかった為、
交換するべく特殊工具を使用し、ブッシュを取り外します。
取り外し後、コンロッドが荒れている場合は内側を軽くさらえてやります。
 仕上げは特殊なリーマーを使用しますが、
加工なしの状態でリーマーを使用するとキツ過ぎる為、
 旋盤で内径をある程度リーミングしやすい径まで広げておきます。

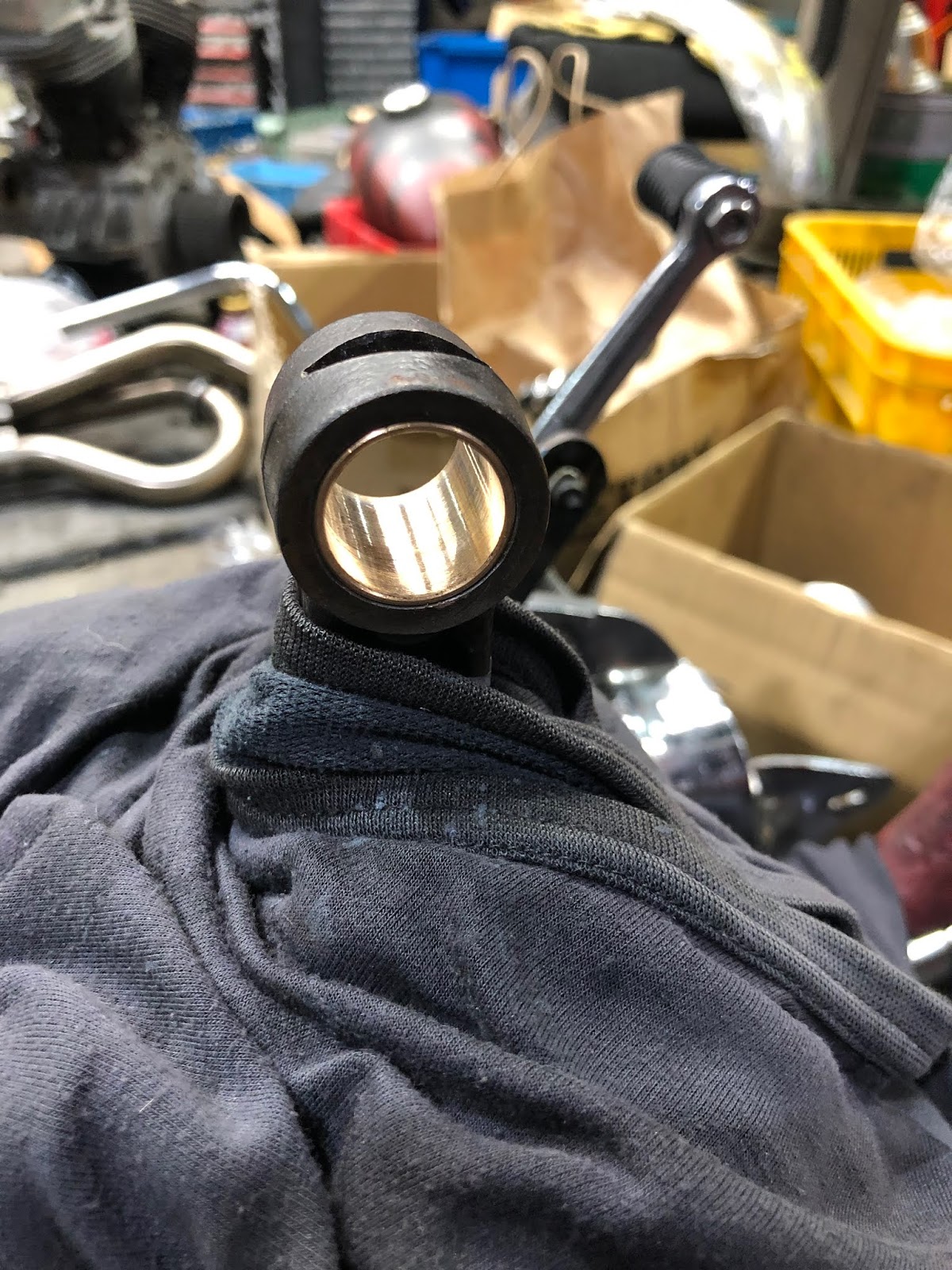

 ブッシュを入れる際も特殊工具を使用します。
 入れ込んだら、真っ直ぐになるよう注意しながら、
リーミングして完成です。
 これがなかなか気を使います。

 最後に特殊工具を使用し、左右のクランクケースのベース面とピンとの隙間をみて、
傾きがないことを確認したら完成です。
