パンショベル　クランク組み付け。


ピニオンのベアリングレースを測定、ラッピングして 真円にし、
ベアリングを選定します。

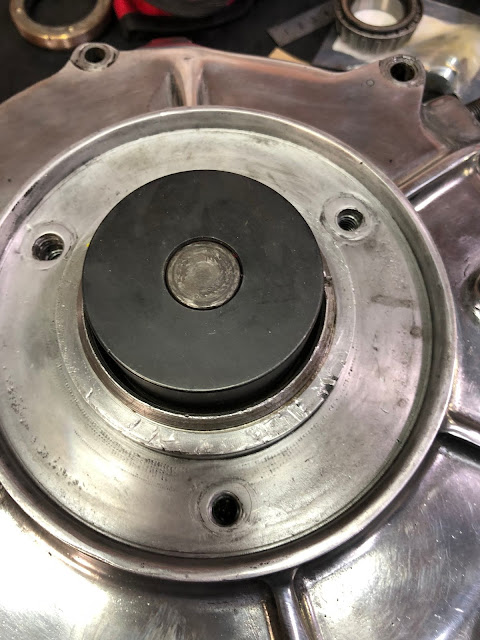

スプロケ側のベアリングレースも打ち替えます。

打ち替えたベアリングレース。
新品のベアリングをフライホイールに組み込みます。
事前に特殊工具でサイドプレイを調整、測定していますが、
 最終的に本組状態でも確認します。
問題なかったので、ピニオンベアリングを選定したベアリングに組み替えて、取り付け、
ライトケースを組み付けます。
オイルポンプを組み込み、
ブリーザー、
カムギヤのスラスト調整をします。
サーキットブレーカーギヤと、アイドラギヤのシャフトも交換し、
ブッシュも打ち替えています。
 オイルの周りもこの状態の前にチェックしています。
エングレービングを施したカムカバーを組み付けて、完成です。
